Кабельная тележка ведущая двутавровая ТДВе-440В

Кабельные тележки для токоподвода ТДВе-440В - предназначены для перемещения кабелей электропитания крана по двутавровой балке. Тележка состоит из механизма передвижения и кабельного зажима. Механизм передвижения - 4-ре одноребордных колеса с подшипниками, кабельный зажим - поворотное коромысло с фиксацией кабелей в трех точках, такая конструкция не дает кабелям перегибаться сверх допустимого предела и значительно продлевает срок его службы.
ТДВе-440В производятся по ТУ 3178-005-26284822-201.
Каретки ТДВе изготавливаются:
- отрегулированные под двутавры с разной шириной полки от 55 до 135 мм;
- с разными кабельными зажимами, самый маленький из которых зажимает кабель от 10 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 100 мм.
Для правильного подбора кареток при заказе нужно указать:
- марку двутавра или ширину полки;
- марку или диаметр кабеля и их количество.

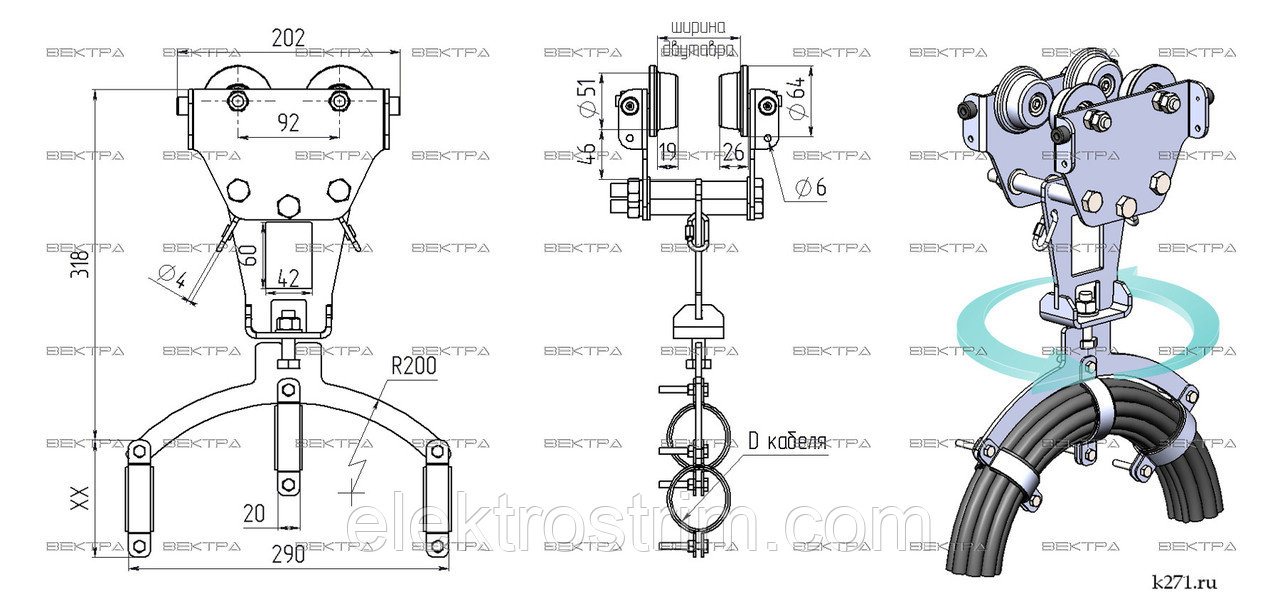

Ставится первой на линии. Соединяется с краном через жесткий кронштейн водило, в конструкции тележки для этой цели предусмотрено окно с размером 42х60 мм.

Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм.
Кабель: несколько круглых кабелей типа КГ, КГН собранных в пучок с максимальным диаметром до 100 мм.
Ходовые колеса: стальные с подшипником.
Корпус тележки: оцинкованная сталь.
Допустимая нагрузка: до 50 кг.
