Кабельная тележка козлового крана ТККВе-3

ТККВе-3 - это кабельные подвесы для козловых кранов, используются для кабельного токоподвода грузовой тележки кранов КК-0-12,5 и ККС.
Тележки ТККВе изготавливаются по ТУ 3178-006-26284822-2013, передвижение осуществляется по двутавру с шириной полки 135 мм.

Данные тележки изготавливаются в двух исполнениях:

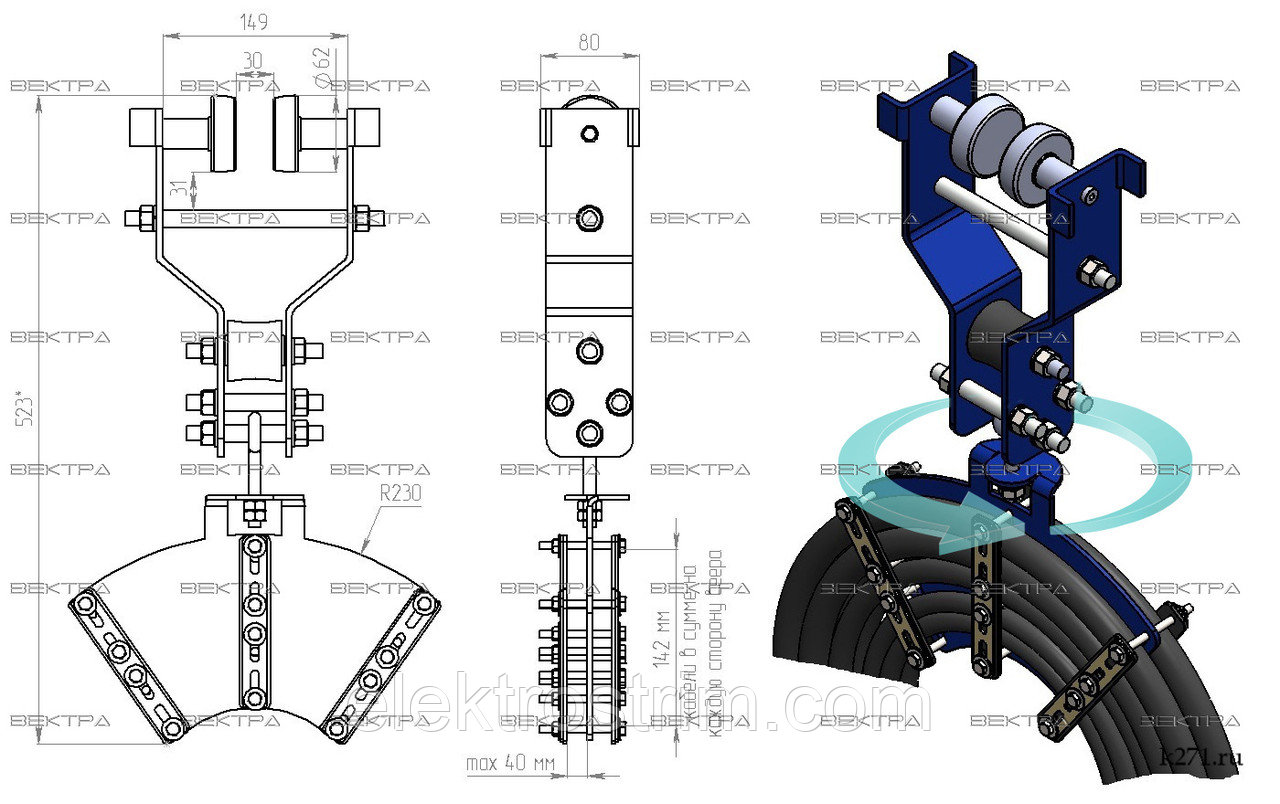

ТККВе-3 с зажимом в виде "веера" к которому кабель крепиться с двух сторон максимальный диаметр кабеля 45 мм.
ТККВе-3 КД с "дугой" к которой можно подвесить пучок или один кабель с диаметром до 100 мм.

По сравнению с другими двутавровыми тележками для кабеля, эти тележки снабжены дополнительным  пластиковым роликом, который исключает провисание троса грузовой тележки. Тележка состоит из двух щек на которых закреплены ходовые ролики, щеки скреплены резьбовыми шпильками. Раскрутив гайки на шпильках можно установить тележку в любое место на подкрановой балке.На одной из шпилек установлен ролик на который ложится трос. Кабель закрепляется на зажиме в форме веера или дуги. Профилем передвижения кареток обычно служит двутавр № 30.
На тележках ТККВе-3 установлены безребордные ходовые колеса, что усложняет и удорожает конструкцию.

Каретки ТККВе-3 состоят из следующих основных частей:
- Ходовые колеса стальные без реборд.
- Опорный тросовый ролик изготовлен  из капролона.
- Корпус тележки металлический с порошковой покраской.
- Кабельный веерообразный зажим с возможностью вращения, крепление с двух сторон кабеля до 45 мм.
