Кабельная тележка козлового кран ТККВе-2

Кабельные тележки для козлового крана ТККВе-2 - применяются для токоподвода к грузовой тележке козлового крана ККС-10; ККЭ-12,5; КК-6,3. Токоподвод происходит за счет силового кабеля уложенного в кабельном седле тележки, кабель растягивается и собирается в петли в зависимости от передвижения тележек по двутавровой балке.
Каретки ТККВе изготавливается по ТУ 3178-006-26284822-2013 предназначены для перемещения по двутавровой балке с шириной полки 135 мм. Кабель закрепляется на полукруглом седле максимальный диаметр 45 мм.

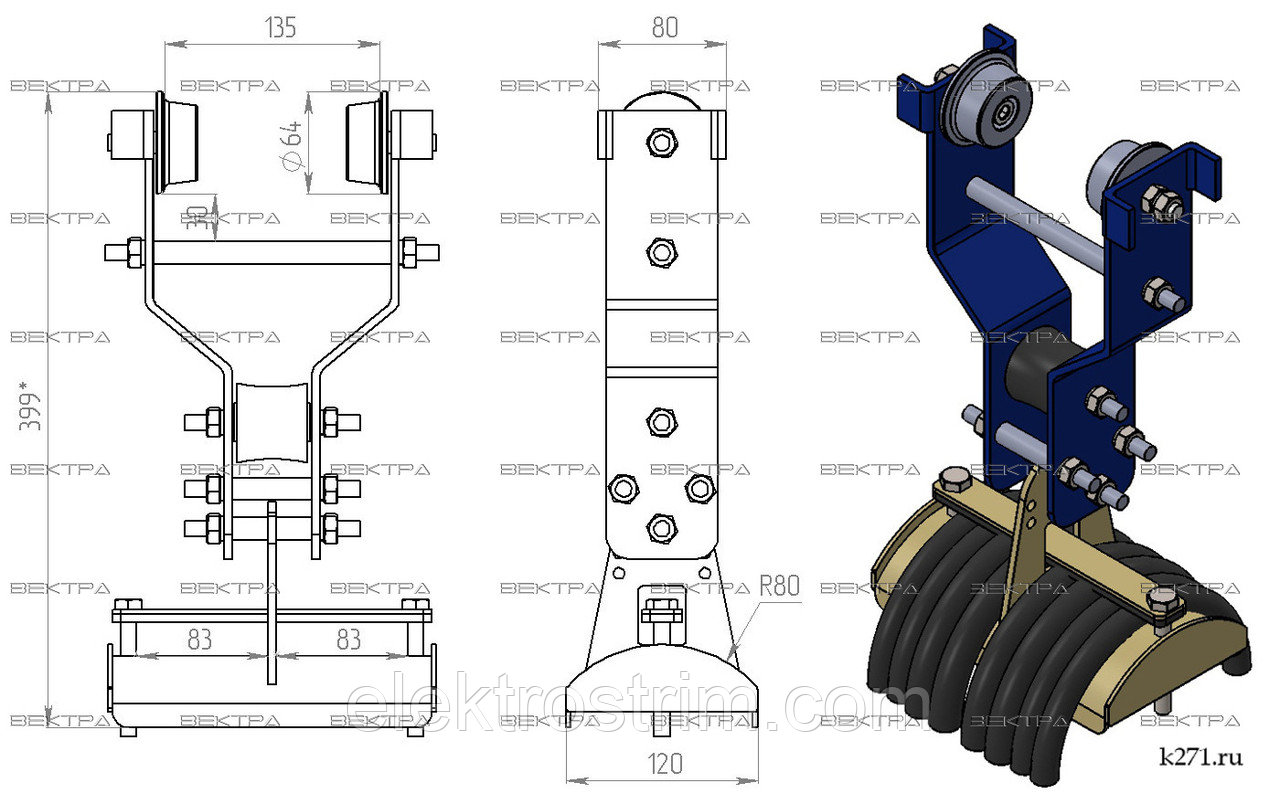

От других двутавровых кареток токоподвода, ТККВе-2 отличается наличием в конструкции дополнительного ролика из капролона который исключает провисание троса передвижения грузовой тележки. Кабельный подвес козловых кранов состоит из тележек передвигающихся по двутавровой балке №30 (ширина полки 135 мм). Количество тележек зависит от длинны моста козлового крана. Кабель (максимальный диаметр 45 мм) укладывается на полукруглое седло и зажимается прижимом. Кабельные тележки ТККВе-2 изготавливаются с корпусом скрепленным болтовым соединением, за счет этого они легко монтируются на кран.

Каретки ТККВе-2 состоит из следующих основных частей:
- Ходовые колеса - стальные с запрессованными подшипниками.
- Опорный тросовый ролик изготовлен  из капролона.
- Корпус тележки металлический с порошковым покрытием.
- Кабельное седло с прижимом и резиновой накладкой защищающей кабели от перетирания.
