Кабельная тележка козлового кран ТККВе-4

Тележка токоподвода для козлового крана ТККВе-4 - это тележка для перемещения питающего кабеля по мосту козлового крана (ККС, КК, ККЭ).
Каретки ТККВе-4 изготавливаются по ТУ 3178-006-26284822-2013. Перемещаются по двутавру с шириной полки 135 мм. Кабель закрепляется на полукруглом седле максимальный диаметр 45 мм.

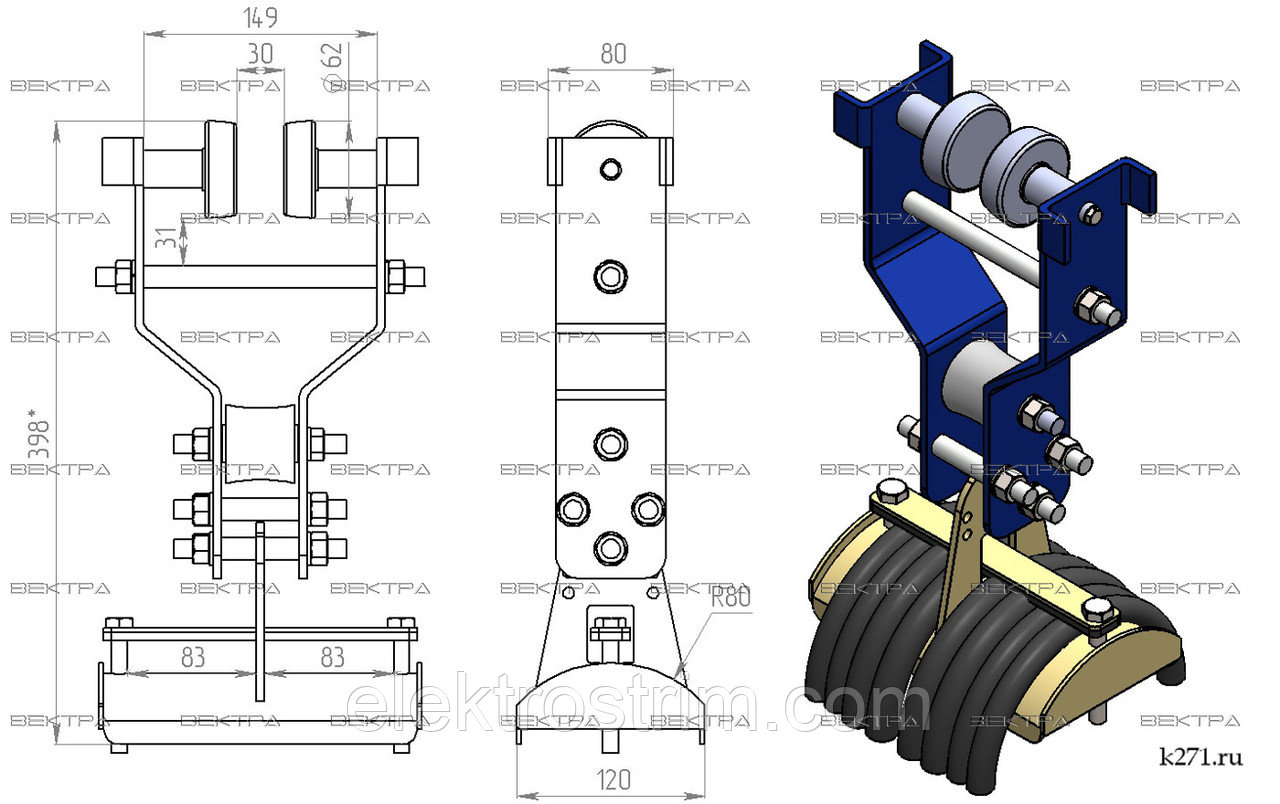

От других двутавровых тележек, ТККВе-4 отличается наличием в конструкции дополнительного ролика который исключает провисание троса передвижения грузовой тележки. ТККВе-4 состоят из металлических щек на которых закреплены ходовые ролики без реборд, раствор тележки отрегулирован шпильками под двутавр с полкой 135 мм. На тележку укладываются несколько круглых кабелей с суммой диаметров до 166 мм ( по спецзаказу возможно увеличение и уменьшение кабельного седла), максимальный диаметр кабеля 45 мм. Тележки собраны на резьбовых шпильках, что упрощает установку тележек на двутавр.

Тележки ТККВе-4 состоят из следующих основных частей:
- Ходовые колеса - стальные с подшипником.
- Опорный тросовый ролик изготовлен  из капролона.
- Корпус тележки металлический с порошковым покраской.
- Кабельное седло с прижимом и резиновой накладкой защищающей кабели от перетирания.
